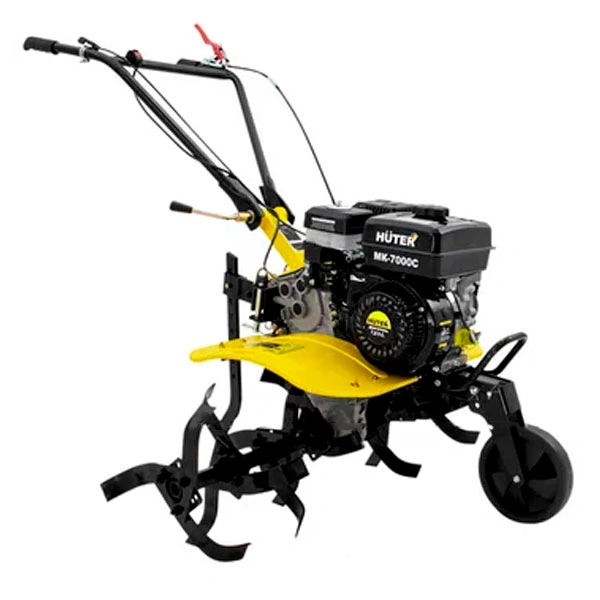

Сельскохозяйственная машина Huter МК-7000С

Устройство мотокультиватора

- Двигатель. На мотокультиваторах HUTER применяются бензиновые двигатели внутреннего сгорания. Двигатели культиваторов снабжаются автоматическими регуляторами частоты вращения, упрощающими работу оператора. Диапазон номинальной мощности линейки наших культиваторов позволяет выбрать подходящий для любых видов работ.

- Сцепление и редуктор обеспечивают передачу вращающего момента от двигателя на рабочий вал.

- Система агрегатирования предназначена для сопряжения мотокультиватора с навесным оборудованием, которое устанавливается на рабочую ось или раму.

- Система управления. Так как вовремя земляных работ оператор шагает за мотокультиватором, все органы управления должны приводиться в действие только руками оператора.

Преимущества

• Сельскохозяйственная машина МК-7000 способна обрабатывать разные виды почв в любых, даже самых удаленных местах, поскольку обладает достаточно мощной бензиновой силовой установкой и собственным запасом топлива для неё.
• Конструкция агрегата предусматривает специальные приспособления, делающие его максимально безопасным для оператора.
• Управляется устройство при помощи удобной рукоятки под обе руки. Эта рукоятка легко настраивается к росту человека, чем снижается усталостная нагрузка на пользователя.
• Рабочий инструмент сельхозмашины состоит из набора специальных стальных фрез, прочность и конструкция которых дает возможность и почву рыхлить, и сорняки с корнями удалять.
• Дополнительную безопасность обеспечивают защитные диски и щитки.
• Агрегат обладает трансмиссией на основе надежной цепной передачи и редуктора, обеспечивающего две передачи переднего хода и одну заднего.
• Глубину обработки почвы легко настроить при помощи регулируемого металлического сошника.

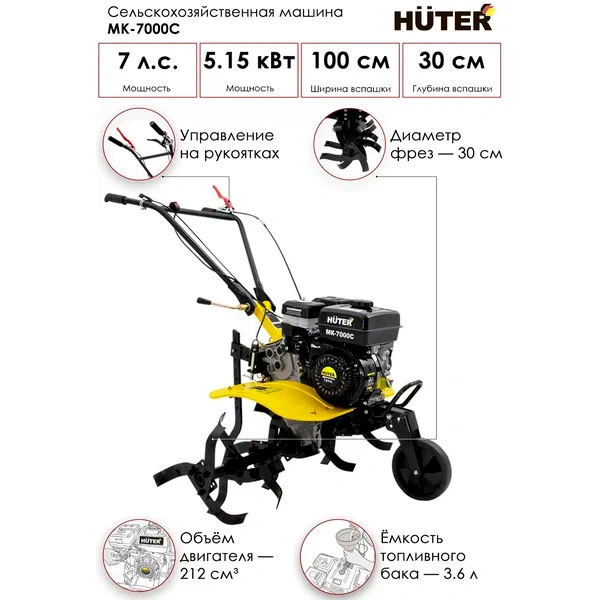

Чтобы обеспечить работоспособность и подвижность сельхозмашины,агрегат был оснащен силовой установкой и приводимым ей в движение рабочим инструментом. Источником механической энергии служит надежный бензиновый четырехтактный одноцилиндровый двигатель внутреннего сгорания, мощностью 7 л.с. Двигатель имеет электронное зажигание, ручной стартер и потребляет чистый бензин марки АИ-92, для которого предусмотрена емкость на 3,6 литра. В качестве рабочего инструмента используется набор вращающихся двойных и одинарных стальных фрез. Фрезы съемные и позволяют изменять ширину пропашки в зависимости от условий. Чтобы оператор не получил случайный ушиб от отлетевшего камня или кома земли, фрезы прикрыты сверху специальными щитками. Устройство оснащено, так же, передним опорным колесом и металлическим регулируемым сошником, позволяющим фиксировать глубину вспашки.

МК-7000 способна легко маневрировать и легко управляется. Ее редуктор имеет две передачи вперед и одну назад. Благодаря этому агрегат обладает расширенными тяговыми свойствами, так необходимыми на твердых почвах и нешироких территориях. Свою лепту в качество и удобство управления вносит и рулевая двуручная рукоятка. С её помощью легко удерживать агрегат и направлять его движение. Помимо этого, рукоятка очень просто выставляется по высоте и сосредотачивает на себе все необходимые органы управления.

Устройство и функциональность

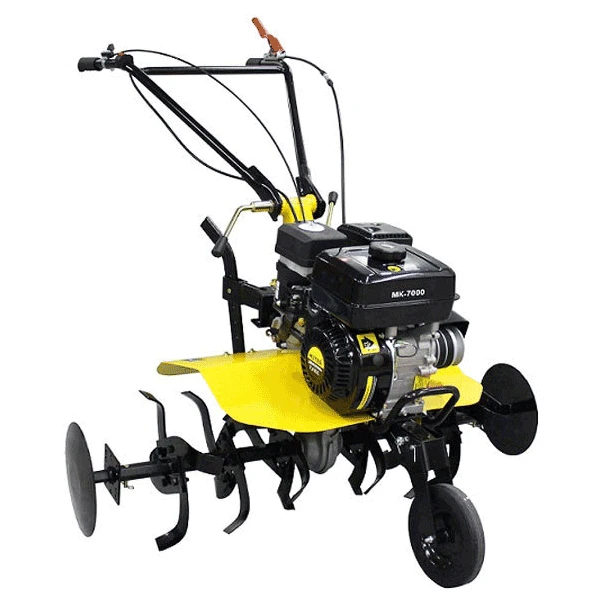

Сконструирована МК-7000 таким образом, что внешне напоминает трехколесную тележку, передним колесом которой служит опорный ролик, а вся масса конструкции ложится на набор стальных фрез с защитные диски и сошник. Вес агрегата сбалансирован таким образом, чтобы его основной вектор проходил через область рабочего инструмента. Таким образом, достигается оптимальный нажим на фрезы, дающий им возможность работать и продвигать конструкцию вперед или назад. Агрегаты закреплены на стальном подрамнике, к которому, так же, крепится основание для установки рулевой рукоятки.

Рукоятка съемная, что позволяет не только подгонять ее под рост оператора, но и демонтировать для удобства перевозки или хранения. Места для рук снабжены специальными нескользящими накладками и пользователь может крепко их удерживать, не опасаясь, что они выскочат из влажных ладоней. Прямо на рукоятке расположены рычаг включения сцепления, выключатель зажигания, управление оборотами двигателя. Рядом расположен рычаг выбора передачи редуктора.

Мотор МК-7000 – это четырехтактный одноцилиндровый бензиновый двигатель внутреннего сгорания, имеющий верхнее расположение клапанов, воздушное охлаждение, электронное зажигание и ручную систему запуска. Двигатель работает на обычном 92-м бензине (его запас в 3,6 л хранится в специальном бачке), а смазка производится моторным маслом, залитым в картер. Уровень масла всегда должен быть на нужной отметке, поскольку его недостаток может привести к серьёзной поломке двигателя. Для повышения эффекта воздушного охлаждения, цилиндр мотора имеет снаружи специальные ребра, увеличивающие поверхность оттока тепла. Как дополнительное оснащение, в двигателе используется фильтр для воздуха и глушитель на выхлопной линии, удерживающий шумовой эффект в рамках дозволенного.

Механическое усилие от работающего двигателя передается рабочей части мотокультиватора посредством трансмиссии, состоящей из прочной цепной передачи и управляемого редуктора.

Рабочая часть, при помощи которой агрегат воздействует на обрабатываемую почву и имеет возможность перемещаться в заданном направлении, состоит из набора вращающихся фрез, опорного переднего колеса и металлического сошника. Имея переднюю опору и сошник, который может устанавливаться в нужном положении, оператору несложно зафиксировать требуемую глубину обработки почвы. Ширина полосы обработки задается соответствующим набором стальных фрез. В комплекте к данному изделию идут две двойные фрезы и две одинарные (всего 6 шт.). Полный набор фрез позволит единовременно охватить ширину до 100 см. Как правило, такой набор эффективно используется на регулярно обрабатываемых участках. При этом запас мощности мотора позволяет не обращать особого внимания на характер почвы (песчаник или тяжелый суглинок). В случаях с плотно утоптанной целиной ширину обработки первоначально следует уменьшить, чтобы не перегружать двигатель.

Работа на МК-7000 хоть и требует определенного внимания, но, все же, достаточно проста и не требует значительных физических усилий. Агрегат с запущенным двигателем ставится в нужное место. Оператор выставляет требуемые обороты двигателя, включает нужную передачу, обеими руками удерживает рулевую рукоятку и нажимает рычаг сцепления. Крутящий момент передается на вал с фрезами, и они начинают свою работу. Пользователю остается придавать агрегату требуемое направление вспашки.

Подготовка к работе

Первоначальная подготовка к работе и дальнейшая эксплуатация МК-7000 должна происходить при условии тщательного изучения и неукоснительного соблюдения всех норм, правил, требований и ограничений, собранных в технических документах и инструкции по эксплуатации агрегата. Единовременная первоначальная сборка, когда агрегат приводится в рабочее положение после покупки и транспортировки, требует грамотного и аккуратного подхода, поскольку в дальнейшем разбирать устройство нет необходимости, и выполненные работы могут длительное время оказывать влияние на качество его эксплуатации.

Текущие подготовительные работы так же требуют повышенного качества и внимания. К ним относятся установка необходимого набора фрез, выставление высоты пропашки, проверка уровня моторного масла и пополнение топливного бака. Уровень масла проверяется по щупу на пробке заливного отверстия. Эта процедура необходима перед каждым пуском двигателя, так как недостаточная смазка быстро станет причиной его выхода из строя. Бензин (марка АИ-92) – жидкость опасная в пожарном отношении и требует повышенной аккуратности при обращении с ней в процессе заправки бака.

Работающая МК-7000 может стать для оператора источником довольно серьезных механических травм, поэтому пользоваться устройством может только взрослый здоровый человек, знакомый с правилами техники безопасности. В этом случае агрегат станет действительно хорошим и надежным помощником.

При правильном уходе, хранении и целевом использовании МК-7000, действует гарантия производителя, по которой полноценная эксплуатация агрегата возможна на протяжении не менее пяти лет, а срок гарантийных обязательств ограничен двенадцатью месяцами.
